| 产品特性：介电常数 | 是否进口：否 | 产地：北京 |
| 加工定制：是 | 品牌：百川 | 型号：BC-A |

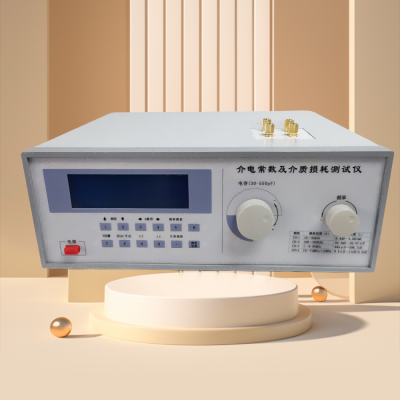

| 类型：综合参数测试仪 | 工作电源：220V |
技术参数：
1．Q值测量
a．Q值测量范围：2～1023。
b．Q值量程分档：30、100、300、1000、自动换档或手动换档。
c．标称误差
频率范围（100kHz～10MHz）： 频率范围（10MHz～160MHz）：
固有误差：≤5％±满度值的2% 固有误差：≤6％±满度值的2%
工作误差：≤7％±满度值的2% 工作误差：≤8％±满度值的2%
2．电感测量范围：4.5nH~7.9mH
3．电容测量：1~205
主电容调节范围：18～220pF
准确度：150pF以下±1.5pF； 150pF以上±1%
注：大于直接测量范围的电容测量见后页使用说明
4. 信号源频率覆盖范围
频率范围CH1:0.1～0.999999MHz, CH2: 1～9.99999MHz,
CH3:10～99.9999MHz, CH1 :100～160MHz,
5．Q合格指示预置功能: 预置范围：5～1000。
6．B-测试仪正常工作条件
a. 环境温度：0℃～+40℃；
b．相对湿度：<80％；
c．电源：220V±22V，50Hz±2.5Hz。
7．其他
a．消耗功率：约25W；
b．净重：约7kg；
c. 外型尺寸：（l×b×h）mm：380×132×280。
1 测量范围及误差
本电桥的环境温度为20±5℃，相对湿度为30％－80％条件下，应满足下列表中的技术指示要求。
在Cn＝100pF R4＝3183.2（W）（即10K/π）时
测量项目 测量范围 测量误差
电容量Cx 40pF--20000pF ±0.5% Cx±2pF
介质损耗tgd 0～1 ±1.5％tgdx±0.0001
在Cn＝100pF R4＝318.3（W）（即1K/π）时
测量项目 测量范围 测量误差
电容量Cx 4pF--2000pF ±0.5% Cx±3pF
介质损耗tgd 0～0.1 ±1.5％tgdx±0.0001
2 电桥测量灵敏度
电桥在使用过程中，灵敏度直接影响电桥平衡的分辨程度，为***测量准确度，希望电桥灵敏度达到一定的水平。通常情况下电桥灵敏度与测量电压，标准电容量成正比。在下面的计算公式中，用户可根据实际使用情况估算出电桥灵敏度水平，在这个水平上的电容与介质损耗因数的微小变化都能够反应出来。
DC/C或Dtgd=Ig/UwCn(1+Rg/R4+Cn/Cx)
式中：Ｕ为测量电压 伏特（Ｖ）
ω为角频率 2pf=314(50Hz)
Ｃｎ标准电容器容量 皮法（pＦ）
Ｉｇ通用指另仪的电流5X10-10 安培（Ａ）
Ｒｇ平衡指另仪内阻约1500 欧姆（W）
Ｒ４桥臂R4电阻值3183 欧姆（W）
Ｃｘ被测试品电容值 皮法（ｐF）
