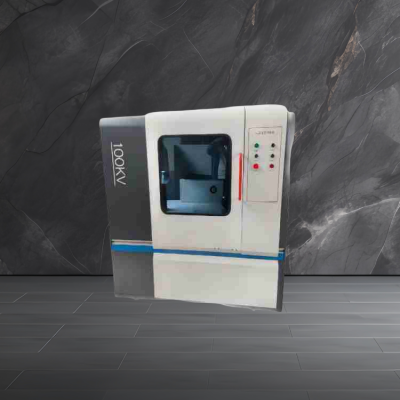

漆膜工频电压击穿试验仪两种试验方式介绍:

试验方式的选择在系统设置中进行。需要注意的是交流试验时,需要插入硅堆短路杆。直流试验时需要将硅堆短路杆拔出,以免影响实验系数,并且直流试验结束必须进行放电操作,以免残留余电对实验人员造成危险,放电过程如放电棒来回摆动,放电过程中警报灯闪烁,蜂鸣器报警,需等待蜂鸣器停止报警,警报灯不再闪烁,方可打开试验箱门。

三种试验方法介绍:

连续升压:连续升压又分为快速升压和慢速升压两种,其中快速升压为试样电压从零开始以选择的升压速率匀速升压,直到试样击穿为止,击穿电压为击穿瞬间的电压值。慢速升压为试样电压从零升压到达初始电压,到达初始电压后以选定的升压速率升压直到试样击穿,击穿电压为击穿瞬间的电压值。

逐级升压:试样电压从零快速升压到达初始电压,到达初始电压后以梯度保持时间为时间长度,稳定电压,梯度时间结束后继续以选定的升压速率升压,达到下一个梯度电压值再稳定电压,如此过程直到试样击穿。对于击穿电压的确定分为两种情况,可在试样设置中选择采样方式。

瞬时升压:试样电压直接到达初始电压,保持该电压设定时间直到试样击穿,击穿电压为击穿瞬间的电压值。

5.1. 1. 2 等直径电极

如果使用一电极架便上下电极准确对中放置，误差在1. 0 mm内，则下电极直径可减小到（25士 。 mm，两电极直径差不大于0. 2 mm. 其所测结果与5. 1. 1. 1不等直径电极测得的结果不一定相同。

5. 1. 1. 3 厚样品的试验

当有规定时，厚度超过 3mm 的板材和片材应单面机加工至（3. 0 士 0. 2) mm. 然后，试验时将高压电极置于未加工的面上。

注：为了避兔网络或因受现有设备限制，必要时可以根据需要，通过机加工把试样制备成更小的厚度。

5.1. 2 带、薄膜和窄条

两个电极为两根金属棒，其直径为（6. 0±0. 1) mm. 垂直安装在电极架内，使一个电极在另一个电 撞上面，试样夹在棒的两个端面之间。

上下电极要同心轴，误差在0.1 mm内。 两电***面应与其轴向相垂直，端面的边缘倒成半径为(1. 0土0.2) mm的圆弧。 上电极压力为（50±2) g且应能在电极架内的沿垂直方向自由移动。

图 2 示出了一种合适的装置。 如果需要使试样在拉伸状态下进行试验，则应将试样夹在架子中，使试样披在如图2所示的规定的位置上。 为达到所需的拉伸，方便的办法是将试样的一端缠在可旋转的圆捧上。
